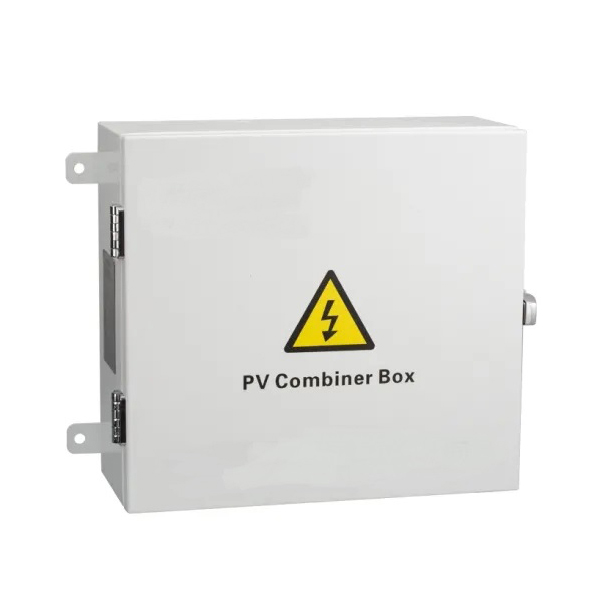

1500 V Surge Protector PV Solar Combiner Box wurde speziell für diese Anforderung entwickelt und kann mit Wechselrichterprodukten kombiniert werden, um eine komplette PV-Systemlösung zusammenzustellen. Die PV-Combiner-Box der DK-PV-Serie verfügt über einen Überspannungsschutz (SPD) im Ausgangsanschluss, der die DC-Sicherungsabschaltung der PV-Combiner-Box, des Wechselrichters und anderer Endgeräte schützen kann, um sicherzustellen, dass das gesamte PV-Stromerzeugungssystem lange funktioniert -Termin und stetig.
+ Zwei Gruppen unabhängiger PV-Generator-Ein- und Ausgänge für flexible Anwendung in verschiedenen Anschlussschemata:
+ Mehrere PV-Eingangsfelder, von denen jedes einen maximalen Strom von 10 A hat;
+ Eine Hochspannungssicherung zur Verhinderung von Gegenangriffen jedes PV-Eingangsfelds;
+ Ein spezielles Hochvolt-Blitzschutzgerät für das PV-Modul;
+ Ein spezieller Hochspannungs-Leistungsschalter zur Leistungssteuerung des PV-Moduls;
+ Eine Schutzart von IP65, um den Anforderungen der Außenaufstellung gerecht zu werden.
| Modell | BS4T | BS6T | BS8T | BS10T |
| Eingabedaten | ||||
| Anzahl PV-Eingangsfelder | 4 | 6 | 8 | 10 |
| Maximaler Strom jedes PV-Eingangsfelds | 10 A | |||
| Puse für jedes PV-Eingangsfeld | 10 A | |||
| Drahtnummer jedes PV-Eingangsfelds | PG7,4mm² | |||
| Ausgabedaten | ||||
| Nummer des Ausgangskanals | 1 | 2 | ||
| Maximaler Ausgangsstrom | 40A | 60A insgesamt (30A Ausgangskanal) | 80A insgesamt (40A Ausgangskanal) | 100A insgesamt (50A Ausgangskanal) |
| Drahtnummer jedes Ausgangskanals | PG16,8mm2 für jeden Ausgangskanal | PG16,10mm2 für jeden Ausgangskanal | PG16,10mm2 für jeden Ausgangskanal | PG16,12mm2 für jeden Ausgangskanal |
| Maximale Ausgangsspannung | 800VDC | |||
| DC-Ausgangsleistungsschalter | Verfügbar | |||
| Andere Daten | ||||
| Schutz | IP65 | |||
| Temperatur | -30℃~+60℃ | |||
| Referenzgewicht (Netto-/Bruttogewicht) | 5.3/9.3 | 8,4/12,9 | 9,5/14,3 | 10,8/15,6 |
| Gerätemaß T*B*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Verpackungsmaß T*B*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kühlungsmethode | Natürliche Kühlung | |||
| Überspannungsschutz | Verfügbar | |||
| Massekabelnummer | â6mm2 | |||
