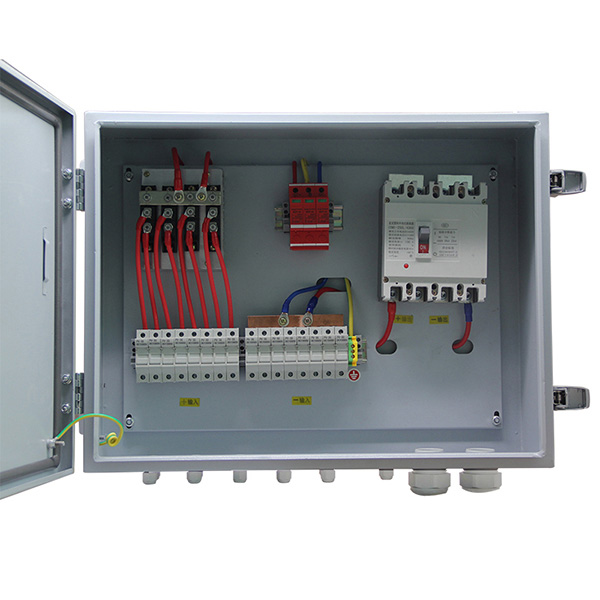

DC Solar System Array String Combiner Box

DC Solar System Array String Combiner Box

DC Solar System Array String Combiner Box zu einer Anschlussdose, bei der es sich um ein elektrisches Gehäuse handelt, das mehrere Drähte und Kabel durch verschiedene Eingangsanschlüsse sicher vereint. Eine Solar Combiner Box bündelt die Leistung zahlreicher Strings von PV-Modulen zum Anschluss an den Wechselrichter.

Produktdetail

China Günstige DC Solar System Array String Combiner Box bieten kostenlose Probe

Beschreibung von DC Solar System Array String Combiner Box

DC Solar System Array String Combiner Box Mit einem umfassenden Schutz wie Gegenangriffsschutz, Überstromschutz, Überspannungsschutz und Blitzschutz werden PV-Combinerboxen verwendet, um die Verbindungsdrähte zwischen einem PV-Modul und einem Wechselrichter oder Controller zu reduzieren, die Wartung zu vereinfachen, die Verlust und Verbesserung der Produktsicherheit und -zuverlässigkeit. Die von uns produzierte PV-Combiner-Box verfügt über alle oben genannten Funktionen und bietet dem Anwender eine Komplettlösung für PV-Stromerzeugungssysteme.

Merkmale der DC Solar System Array String Combiner Box

1)Zwei Gruppen unabhängiger PV-Array-Eingänge und -Ausgänge für flexible Anwendung in verschiedenen Anschlussschemata;

2) Mehrere PV-Eingangsfelder, von denen jedes einen maximalen Strom von 10 A hat;

3) Eine Hochspannungssicherung zur Verhinderung von Gegenangriffen jedes PV-Eingangsfeldes;

4) Ein spezielles Hochspannungs-Blitzschutzgerät für das PV-Modul;

5) Ein spezieller Hochspannungs-Leistungsschalter zur Leistungssteuerung des PV-Moduls;

6) Ein Schutzgrad von IP65, um die Notwendigkeit einer Außeninstallation zu erfüllen.

Merkmale der DC Solar System Array String Combiner Box

Modell ZC4T ZC6T ZC8T ZC10T
Eingabedaten
Anzahl PV-Eingangsfelder 4 6 8 10
Maximaler Strom jedes PV-Eingangsfelds 10 A
Puse für jedes PV-Eingangsfeld 10 A
Drahtnummer jedes PV-Eingangsfelds PG7,4mm²
Ausgabedaten
Nummer des Ausgangskanals 1 2
Maximaler Ausgangsstrom 40A 60A insgesamt (30A Ausgangskanal) 80A insgesamt (40A Ausgangskanal) 100A insgesamt (50A Ausgangskanal)
Drahtnummer jedes Ausgangskanals PG16,8mm2 für jeden Ausgangskanal PG16,10mm2 für jeden Ausgangskanal PG16,10mm2 für jeden Ausgangskanal PG16,12mm2 für jeden Ausgangskanal
Maximale Ausgangsspannung 800VDC
DC-Ausgangsleistungsschalter Verfügbar
Andere Daten
Schutz IP65
Temperatur -30℃~+60℃
Referenzgewicht (Netto-/Bruttogewicht) 5.3/9.3 8,4/12,9 9,5/14,3 10,8/15,6
Gerätemaß T*B*H (mm) 340*300*140 360*340*145 400*420*145
Verpackungsmaß T*B*H (mm) 450*420*245 470*450*255 530*510*255
Kühlungsmethode Natürliche Kühlung
Überspannungsschutz Verfügbar
Massekabelnummer â6mm2
