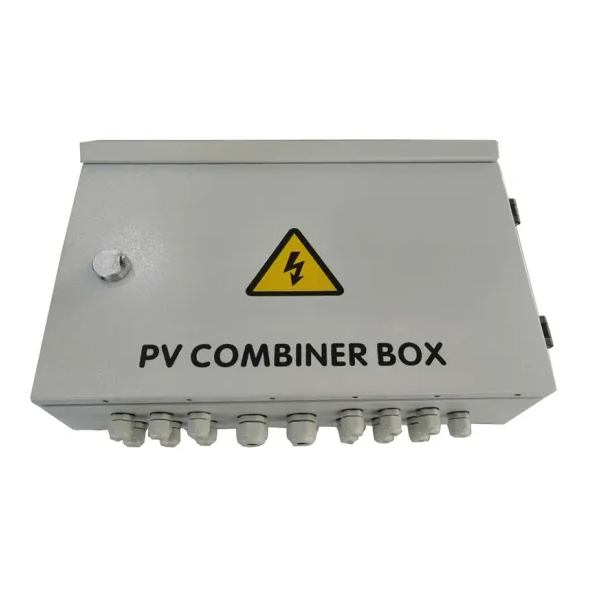

Photovoltaik-Array DC Solar Combiner Box Bus synthetischer DC-Eingang von 8 PV-Komponenten an 1 Ausgang. Jeder Kanal ist mit einer Sicherung versehen. Ausgangsseitig ist mit Blitzschutz und Leistungsschalter ausgestattet. Es vereinfacht die Eingangsverdrahtung des DC-Stromverteilerschranks und des Wechselrichters erheblich. Blitzschutz, Kurzschlussschutz und Erdungsschutz realisieren. PV-Combiner-Box unterteilt in zwei Typen: intelligente Box und nicht-intelligente Box . Die intelligente PV-Kombinationsbox ist mit einer Überwachungseinheit ausgestattet, erkennt dann den Eingangsstrom jedes Strings, erkennt die Innentemperatur, erkennt den Blitzschutzstatus, erkennt den Leistungsschalterstatus und fasst die Ausgangsspannung zusammen und so weiter.
Design und Konfiguration strikt gemäß der Technischen Spezifikation für Photovoltaik-Array-DC-Solar-Combiner-Box CGC/GF 037:2014.
| Name | ZC-PV12/1 |
| Maximale Gleichspannung des Systems | 1000 |
| Maximaler Eingangsstrom für jeden String | 15A |
| Maximale Eingabezeichenfolgen | 12 |
| Maximaler Ausgangsschaltstrom | 160A |
| Anzahl Wechselrichter MPPT | N |
| Anzahl der Ausgabestrings | 1 |
| Testkategorie | ‖ Grade Schutz |
| Nennableitstrom | 20ka |
| Maximaler Entladestrom | 40ka |
| Spannungsschutzniveau | 3,8 kV |
| Maximale Dauerbetriebsspannung Uc | 1050V |
| Stangen | 3P |
| Strukturmerkmal | Plug-Push-Modul |
| Schutzgrad | IP65 |
| Ausgangsschalter | DC-Trennschalter (Standard)/DC-Trennschalter (optional) |
| SMC4-Anschlüsse/DC-Sicherung/DC-Überspannungsschutz | Standard |
| Überwachungsmodul/Schutzdiode | Optional |
| Kartonmaterial | Metall |
| Installationsmethode | Wandmontageart |
| Betriebstemperatur | -25℃--+55℃ |
| Temperaturerhöhung | 2km |
| Zulässige relative Luftfeuchtigkeit | 0-95%, keine Kondensation |
Bieten Sie Benutzern sichere, kurze, schöne und anwendbare Photovoltaik-Systemprodukte.
Die Photovoltaik-Array-DC-Solar-Combiner-Box nimmt an der Wand montierte Typen im Freien an, die sich an die raue Umgebung anpassen. Neben den Kernkomponenten können die anderen an die Anforderungen des Benutzers angepasst werden.
