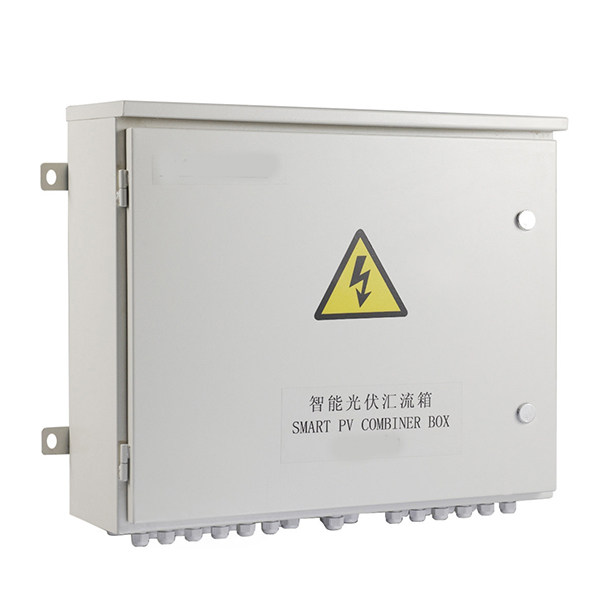

PV Solar Junction Box: Solar Combiner + AC Electronical 2 IN 1 PV Box Vorlaufzeit: 7-10 Tage Produktherkunft: GUANGDONG, CHINA Versandhafen: SHENZHEN oder GUANGZHOU Port Zahlung: T/T, Western Union, PayPal, Unwiderrufliches L/C auf Sicht MOQ: 1 Set Produktbeschreibung Um die Verbindung zwischen der Photovoltaikanlage und dem Wechselrichter zu reduzieren, die Zuverlässigkeit des Systems zu verbessern und die Installation und Wartung des Systems zu erleichtern, ist es im Solarpumpsystem im Allgemeinen erforderlich um eine Combiner-Box zwischen der Photovoltaikanlage und dem Wechselrichter hinzuzufügen. Photovoltaikmodule und Wechselrichter. Benutzer können eine bestimmte Anzahl von Photovoltaikzellen derselben Spezifikation in Reihe schalten, um eine Reihe von Photovoltaikzellen zu bilden, und dann mehrere Photovoltaikzellen in Reihe mit der Combiner Box verbinden. Nachdem der Strom durch den Photovoltaik-Ableiter gesammelt wurde, kann der Photovoltaik-Wandler durch den Ableiter und den Leistungsschalter an den Photovoltaik-Wandler ausgegeben werden, um einen kompletten Satz von Photovoltaik-Wechselrichtern zu bilden.
â—† Eingebaute DC-Trennschalter und AC-Trennschalter für hybride Solarpumpsysteme
â—† Überspannungsschutz
â—† Mehrere Kühlkanäle
â—† Schutzart IP65, kann sicher im Freien verwendet werden.
â—†Die Backplane-Wandhalterung ist einfach zu installieren und zu warten.
â—†Anti-Reverse-Modul, um Schäden an Back-End-Geräten durch negative und positive Polverbindungen zu verhindern
| Modell | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| SOLAR-EINGANG | |||||
| Solareingangspaare(+, - ) | 2 | 2 | 4 | 6 | 8 |
| Jeder String-Eingangsmaximalstrom | 15A | 15A | 15A | 15A | 15A |
| Jeder String-Sicherungsstrom | 15A | 15A | 15A | 15A | 15A |
| Ausgangspaare (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC-Unterbrecherstrom | 32A | 32A | 63A | 100A | 160A |
| Solareingang Max. Spannung | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC-Überspannungsschutz | ja | ja | ja | ja | ja |
| Max. DC-Ausgangsstrom | 30A | 30A | 60A | 90A | 120A |
| AC-EINGANG | |||||
| AC-Eingangsspannung | einphasig 220~240V | 3-phasig 380~440V | 3-phasig 380~440V | 3-phasig 380~440V | 3-phasig 380~440V |
| Max. AC-Eingangsstrom | Einphasig 32A | 3phasig 32A | 3phasig 63A | 3phasig 100A | 3phasig 100A |
| AC-Überspannungsschutz | ja | ja | ja | ja | ja |
| Max. AC-Ausgangsstrom | Einphasig 32A | 3phasig 32A | 3phasig 63A | 3phasig 100A | 3phasig 100A |
| Schutzklasse | IP65 | IP65 | IP65 | IP65 | IP65 |
| Betriebs-Temperatur | ~20 bis 50 | ~20 bis 50 | ~20 bis 50 | ~20 bis 50 | ~20 bis 50 |
| Nettogröße (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
